La fachada ventilada con grapa vista es uno de los sistemas de fijación más utilizados en proyectos de arquitectura por su seguridad, facilidad de instalación y excelente relación entre prestaciones y coste. Este tipo de solución permite fijar el revestimiento mediante grapas mecánicas visibles, garantizando una correcta transmisión de las cargas a la subestructura y facilitando las labores de mantenimiento o sustitución de piezas.
En este artículo te explicamos cómo funciona una fachada ventilada con grapa vista, cuáles son sus principales ventajas y en qué proyectos resulta la opción más recomendable.
¿Qué es una fachada ventilada con grapa vista?
Una fachada ventilada con grapa vista es un sistema de fachada en el que el revestimiento exterior se fija a una subestructura metálica mediante grapas visibles desde el exterior.
Estas grapas forman parte del sistema de fijación y están diseñadas para soportar el peso del revestimiento, absorber las acciones del viento y garantizar la estabilidad de toda la fachada durante su vida útil.
La solución mantiene todas las ventajas de una fachada ventilada, como la cámara de aire, el aislamiento térmico y la ventilación natural, diferenciándose únicamente por el sistema utilizado para fijar las placas.

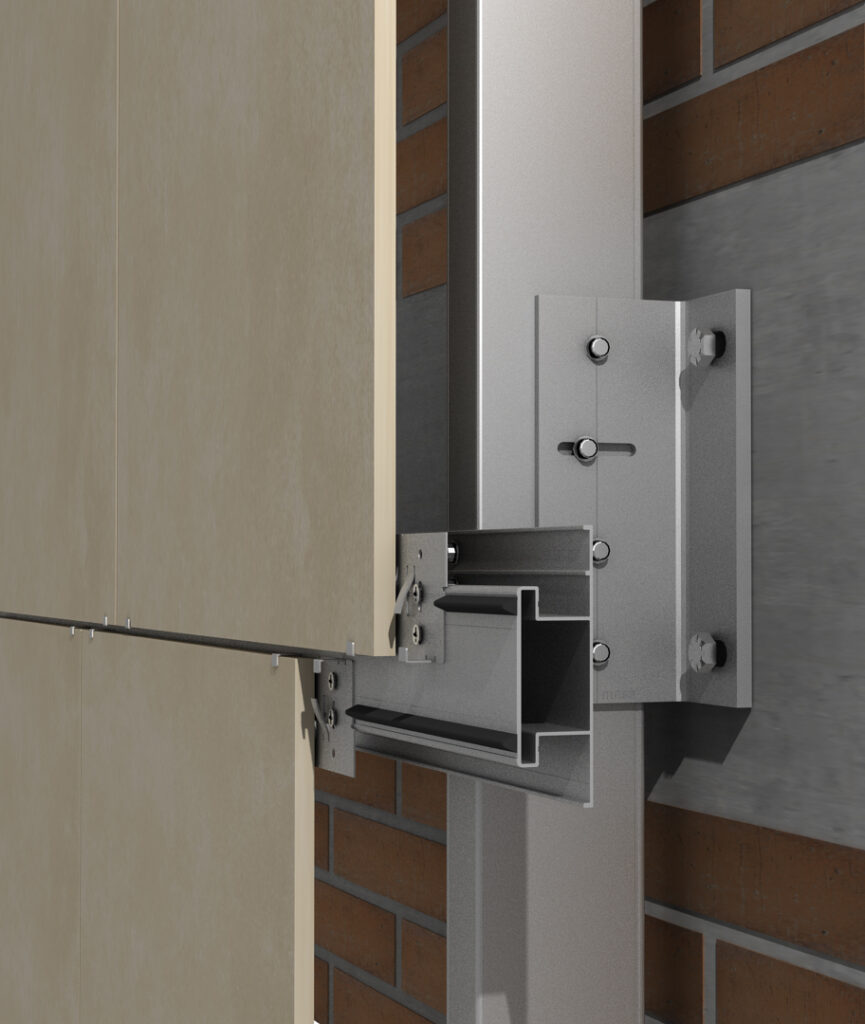

¿Cómo funciona un sistema de grapa vista?
El sistema está formado por varios elementos que trabajan conjuntamente:
- Subestructura de aluminio o acero.
- Ménsulas de anclaje.
- Perfilería vertical u horizontal.
- Grapas vistas de fijación.
- Revestimiento exterior.
- Cámara de aire ventilada.
- Aislamiento térmico.
Las grapas sujetan mecánicamente cada pieza del revestimiento, transmitiendo las cargas a la perfilería y, posteriormente, a la estructura del edificio.
El diseño del sistema debe calcularse teniendo en cuenta aspectos como el formato de las placas, el peso del material, la altura del edificio y las cargas de viento.
Características de la fachada ventilada con grapa vista
Este sistema destaca por ofrecer una solución robusta y fiable para una amplia variedad de proyectos.
Entre sus principales características se encuentran:
- Instalación completamente en seco.
- Fijación mecánica de alta seguridad.
- Cámara de aire ventilada.
- Compatible con diferentes formatos de revestimiento.
- Posibilidad de sustituir piezas de forma individual.
- Excelente comportamiento frente a dilataciones térmicas.
- Sistema registrable para facilitar inspecciones y mantenimiento.
Gracias a estas características, la fachada ventilada con grapa vista es una solución ampliamente utilizada tanto en obra nueva como en rehabilitación.
Ventajas de una fachada ventilada con grapa vista
Mayor rapidez de instalación
Al tratarse de un sistema de fijación mecánica, el montaje resulta ágil y preciso, reduciendo los tiempos de ejecución en obra.
Seguridad estructural
Las grapas están diseñadas para soportar las cargas gravitatorias y las acciones del viento, garantizando la estabilidad del revestimiento incluso en edificios de gran altura.
Mantenimiento sencillo
Una de las principales ventajas es la posibilidad de sustituir piezas individuales sin necesidad de desmontar grandes superficies de fachada.
Coste optimizado
En muchos proyectos, la grapa vista representa una solución más competitiva que otros sistemas de fijación oculta, manteniendo unas elevadas prestaciones técnicas.
Gran versatilidad
Puede adaptarse a diferentes geometrías de fachada y a múltiples tipologías de edificios.
¿Qué materiales pueden instalarse con grapa vista?
Los sistemas de fachada ventilada con grapa vista son compatibles con una amplia variedad de revestimientos, entre ellos:
- Piedra natural.
- Cerámica.
- Porcelánico.
- Fibrocemento.
- Paneles técnicos.
La elección del sistema dependerá del formato de las piezas, del espesor del material y de las exigencias estructurales del proyecto.
¿Cuándo elegir una fachada ventilada con grapa vista?
Este sistema resulta especialmente recomendable en proyectos donde se priorizan:
- Rapidez de ejecución.
- Optimización de costes.
Es una solución habitual en:
- Edificios residenciales.
- Oficinas.
- Centros educativos.
- Hospitales.
- Edificios comerciales.
- Rehabilitación de fachadas.
Grapa vista o fijación oculta: ¿qué sistema elegir?
La elección entre una fijación vista o una fijación oculta dependerá de las necesidades del proyecto.
La grapa vista destaca por su facilidad de instalación y su menor coste.
Por su parte, los sistemas de fijación oculta ofrecen una estética completamente continua al ocultar los elementos de sujeción, siendo una opción muy demandada en proyectos donde el diseño arquitectónico es prioritario.
Ambas soluciones ofrecen elevados niveles de seguridad cuando se diseñan y calculan correctamente.
La importancia de un sistema de fijación correctamente calculado
Más allá del tipo de fijación, el rendimiento de una fachada ventilada depende del correcto dimensionamiento del sistema.
La subestructura, la perfilería y los anclajes deben calcularse teniendo en cuenta:
- Tipo de revestimiento.
- Peso de las placas.
- Cargas de viento.
- Altura del edificio.
- Zona climática.
- Normativa aplicable.
En CELO Façades desarrollamos sistemas de fijación para fachadas ventiladas adaptados a las características de cada proyecto, garantizando soluciones seguras, duraderas y compatibles con una amplia variedad de revestimientos.
La fachada ventilada con grapa vista combina seguridad, rapidez de instalación y facilidad de mantenimiento, convirtiéndose en una de las soluciones más utilizadas para edificios de obra nueva y rehabilitación.
Elegir un sistema de fijación correctamente diseñado es fundamental para garantizar el comportamiento estructural de la fachada y aprovechar todas las ventajas que ofrece este sistema constructivo durante toda la vida útil del edificio. Si tienes un proyecto de fachada ventilada, ¡te ayudamos de principio a fin! Contacta con nosotros.
Preguntas frecuentes
¿Qué es una fachada ventilada con grapa vista?
Es un sistema de fachada ventilada en el que el revestimiento se fija mediante grapas mecánicas visibles, garantizando una instalación segura y una correcta transmisión de las cargas.
¿Qué ventajas tiene una grapa vista frente a una fijación oculta?
La grapa vista ofrece una instalación más rápida, facilita el mantenimiento y la sustitución de piezas, y suele representar una solución más competitiva desde el punto de vista económico.
¿Qué materiales pueden instalarse con grapa vista?
Este sistema es compatible con piedra natural, granito, caliza, travertino, porcelánico, cerámica, fibrocemento y otros revestimientos utilizados en fachadas ventiladas.
¿La grapa vista afecta a la durabilidad de la fachada?
No. Cuando el sistema está correctamente diseñado y fabricado con materiales adecuados, ofrece la misma seguridad y durabilidad que otras soluciones de fijación para fachadas ventiladas.
¿En qué tipo de edificios se utiliza una fachada ventilada con grapa vista?
Es una solución muy utilizada en edificios residenciales, comerciales, institucionales, sanitarios, educativos y proyectos de rehabilitación energética por su equilibrio entre prestaciones, facilidad de instalación y mantenimiento.
